Jeep Commander（2006）エンジン不始動＆メーター内警告灯点灯

イグニッションをONにしてもシフト位置を認識できず、クランキングも不可（スターターが回らない）という状態で入庫し、メーター内には「SERVICE 4WD SYSTEM」の表示と警告灯が点灯していました。

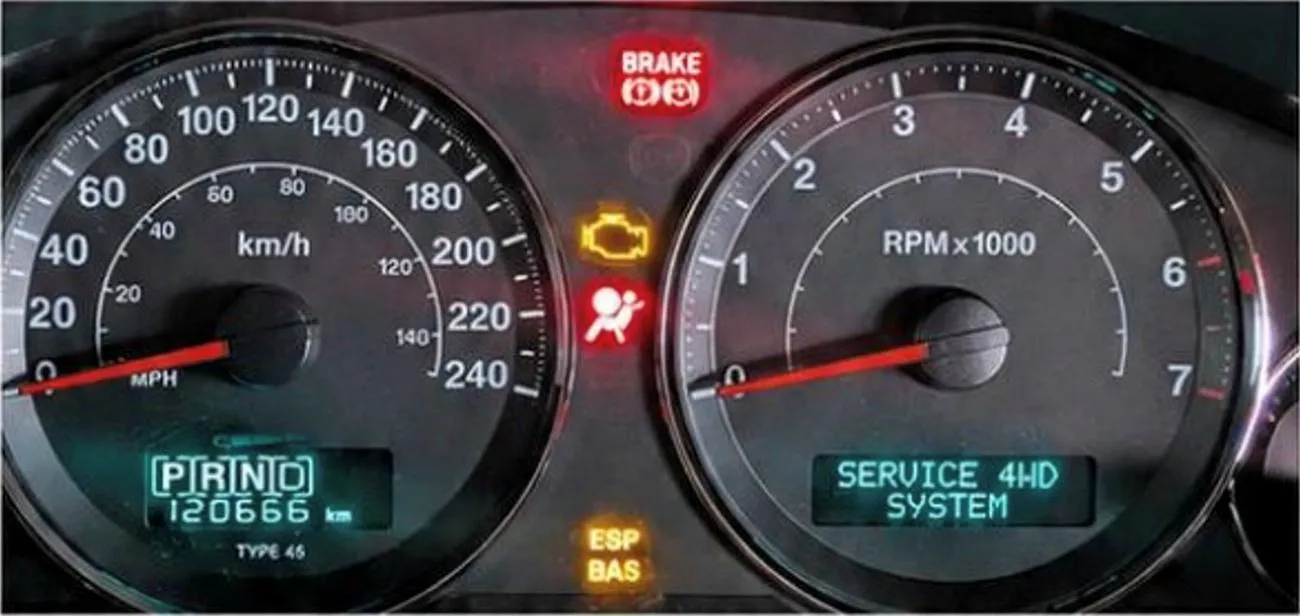

有限会社須藤ヂャイアント商会代表取締役須藤正樹様 — メーター内の警告灯と「SERVICE 4WD SYSTEM」表示

1次分析（初期症状と一次診断）使用機器 THINKCAR MasterX

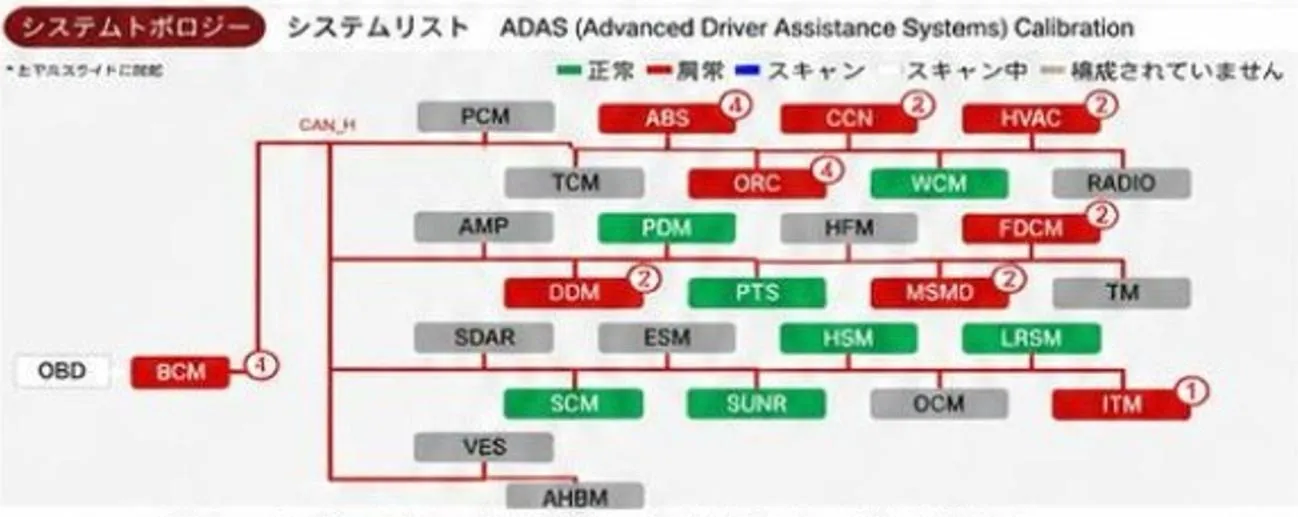

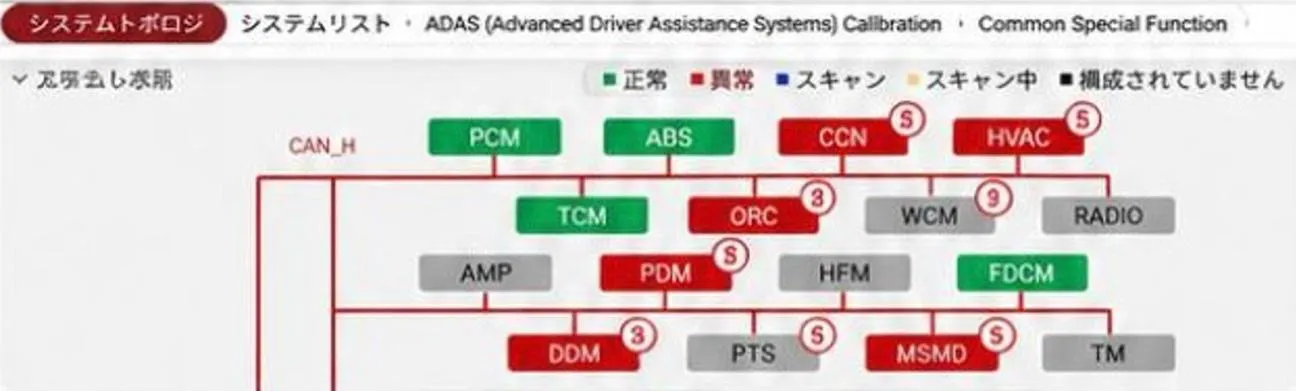

システムチェックを行うと、システムトポロジ上でPCMとTCMがグレー表示となっており、通信不可の状態でした。他ユニットにも通信エラーが記録されており、以下のDTCを確認しました。

U0100：PCMとの通信喪失
U0101：TCMとの通信喪失
B1A28：ECM mismatch with SKIM

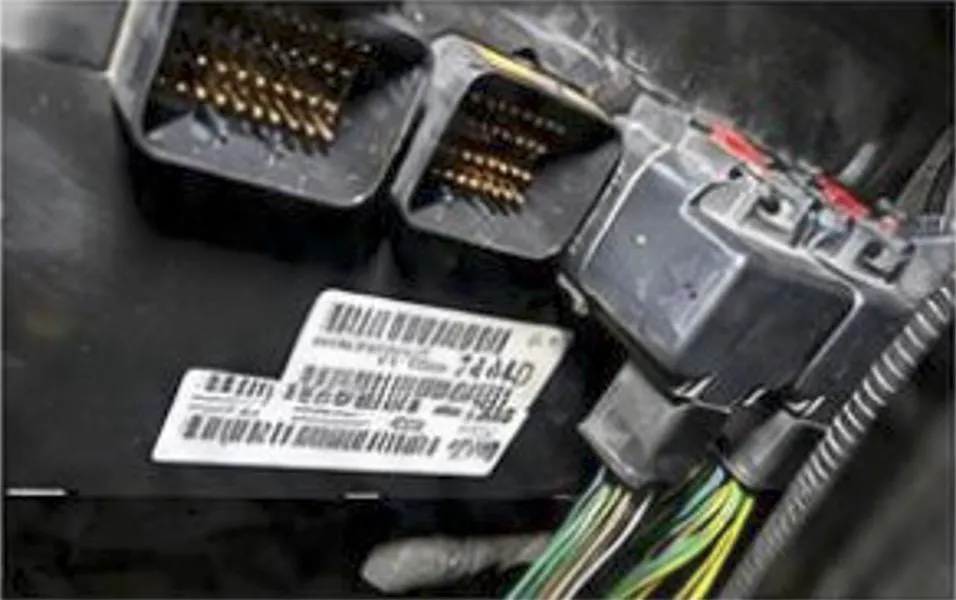

周辺モジュールのエラーはあくまで「受け側エラー」であり、今回の主因はPCMおよびTCM系にある可能性が高いと判断しました。一次点検として配線図を基にPCMの電源とアースを確認しましたが、異常は見られません。

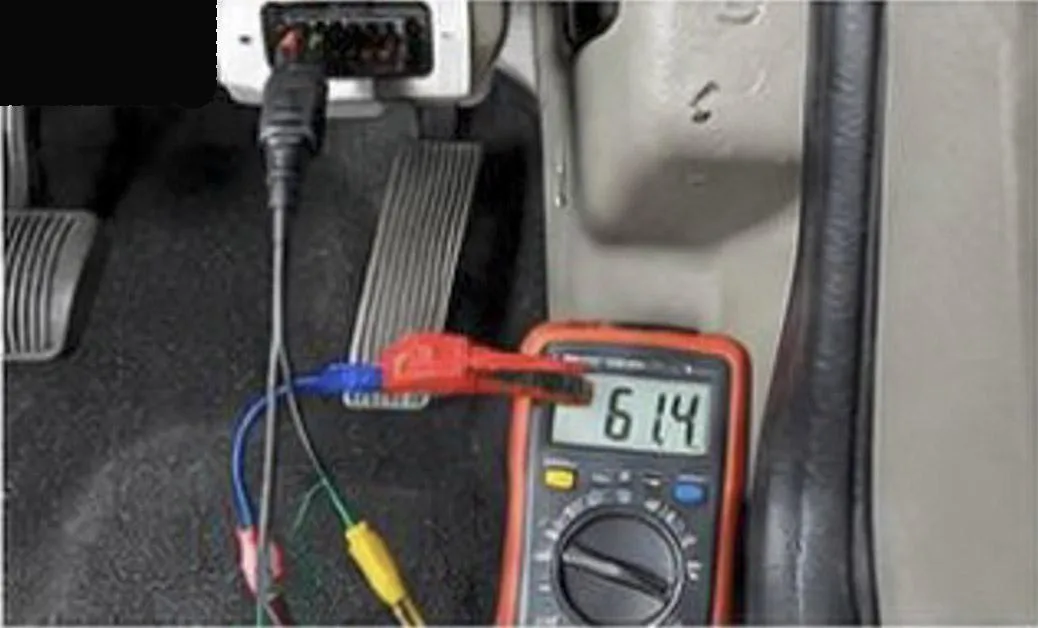

また、DLC（データリンクコネクタ）の6-14ピン間の終端抵抗を測定したところ、約60Ωであり、CANバス全体としては一見正常に見えました。この時点では「PCM本体不良の疑いが高い」と考えられましたが、まだ「PCM単体故障」と断定はせず、再検証を行うこととしました。

2次分析（CAN再検証とPCM交換判断）

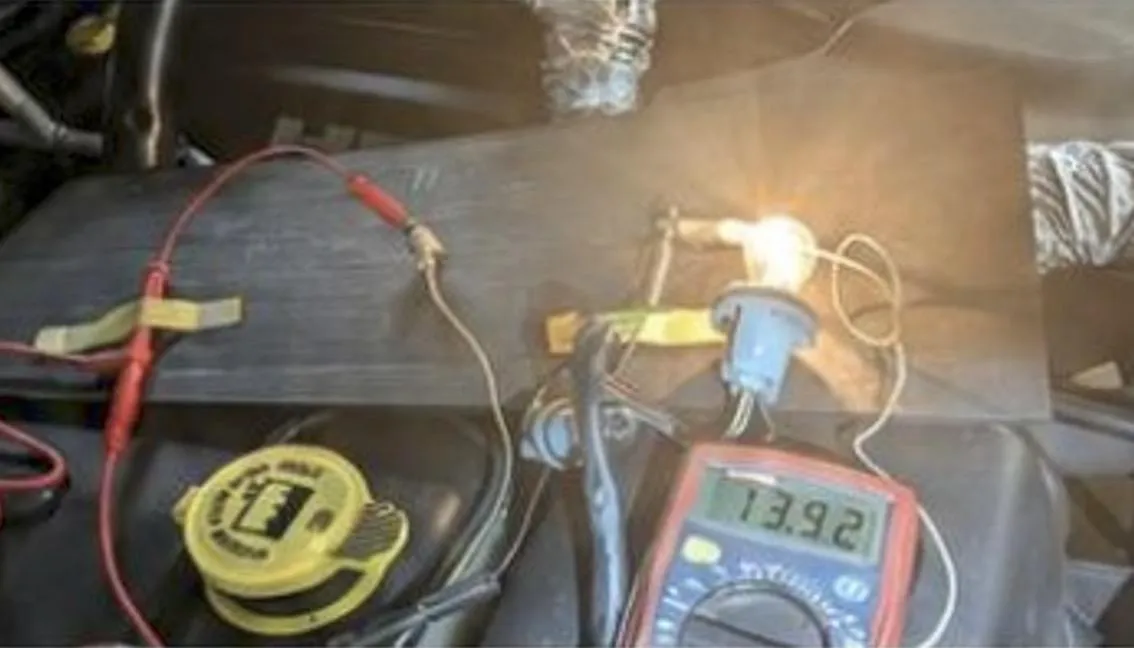

「通信不良＝即配線断線」という思い込みをリセットし、測定条件を見直して負荷をかけた状態での確認を行いました。バルブ負荷をかけたクローズドサーキットで電源・アースを再測定したところ、約14Vで安定しており、電源供給そのものは正常であると判断しました。

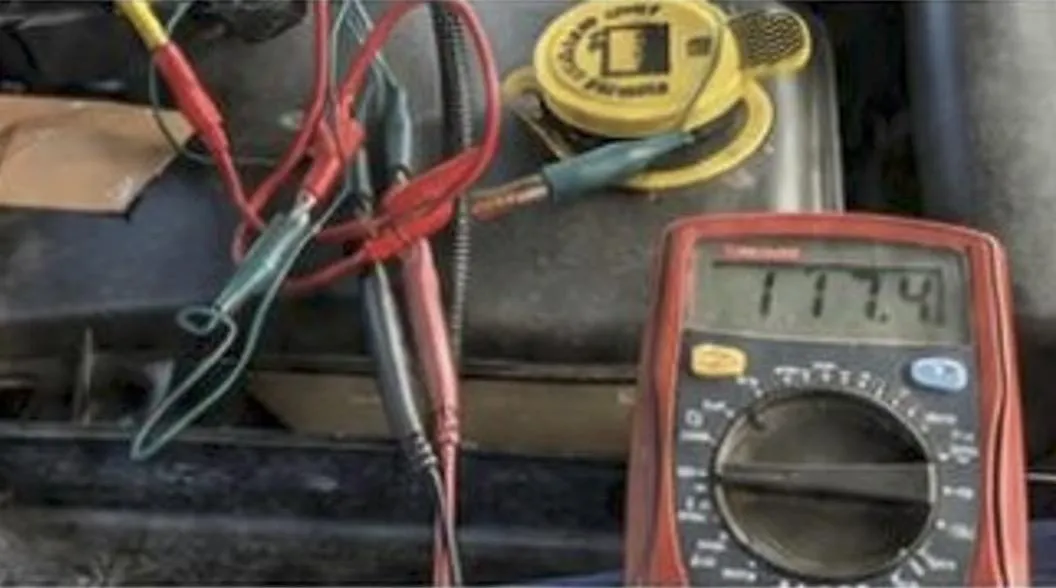

続いてCANラインの再確認を行いました。 PCM側のCAN-H / CAN-L間の抵抗を測定すると約120Ω。一方、DLC 6-14間は相変わらず約60Ωです。PCMのCANとDLC 6-14間の導通が見えず、一見すると「PCMがCANに繋がっていない」ように見えます。

しかし、ここで考え方を整理しました。トポロジーを見ると、DLC側とPCM側でCANバスのセグメントが異なっている可能性があります。PCM側セグメントの終端抵抗の1個を「PCM自身が内蔵している構成」であると考えれば、PCM側で120Ωが見えても配線断線とは限らないと説明がつきます。

不具合の原因を特定

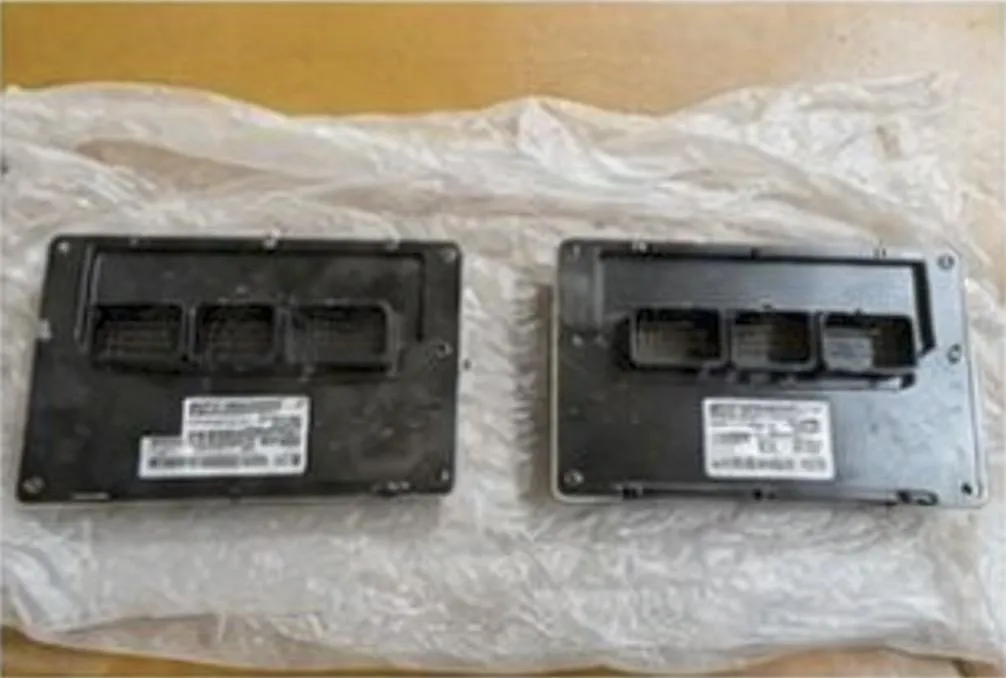

ネットワークを使い、中国経由で手配した純正新品のPCMが到着したため、新しく来たPCM単体のCAN-H / CAN-L間の抵抗を測定しました。結果は「約60Ω」。先ほどの推測が正解であり、PCMセグメントの終端抵抗のうち1個はPCMに内蔵されていることが判明しました。これにより、車両側の配線異常よりも「PCM本体不良の可能性が高い」と最終判断を下しました。

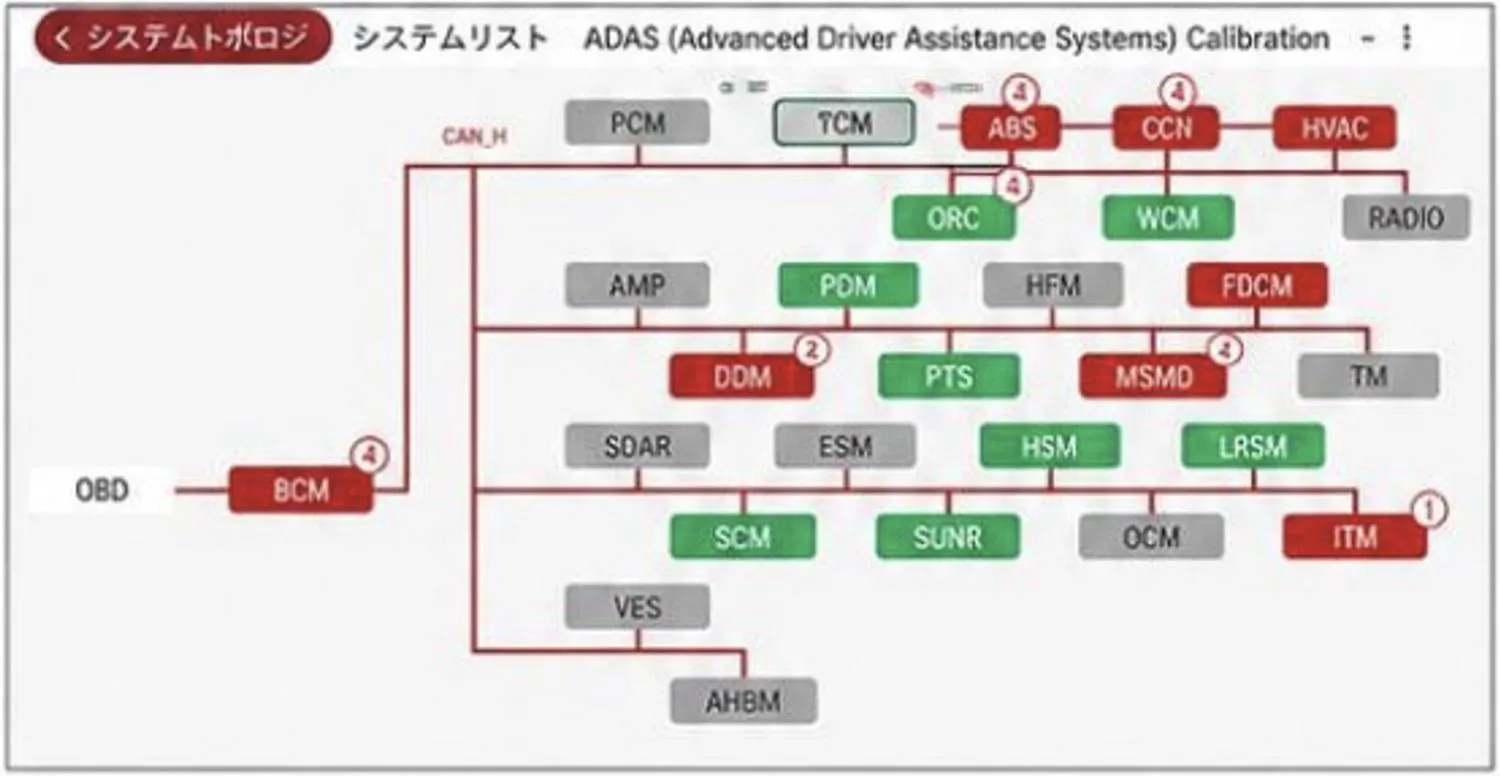

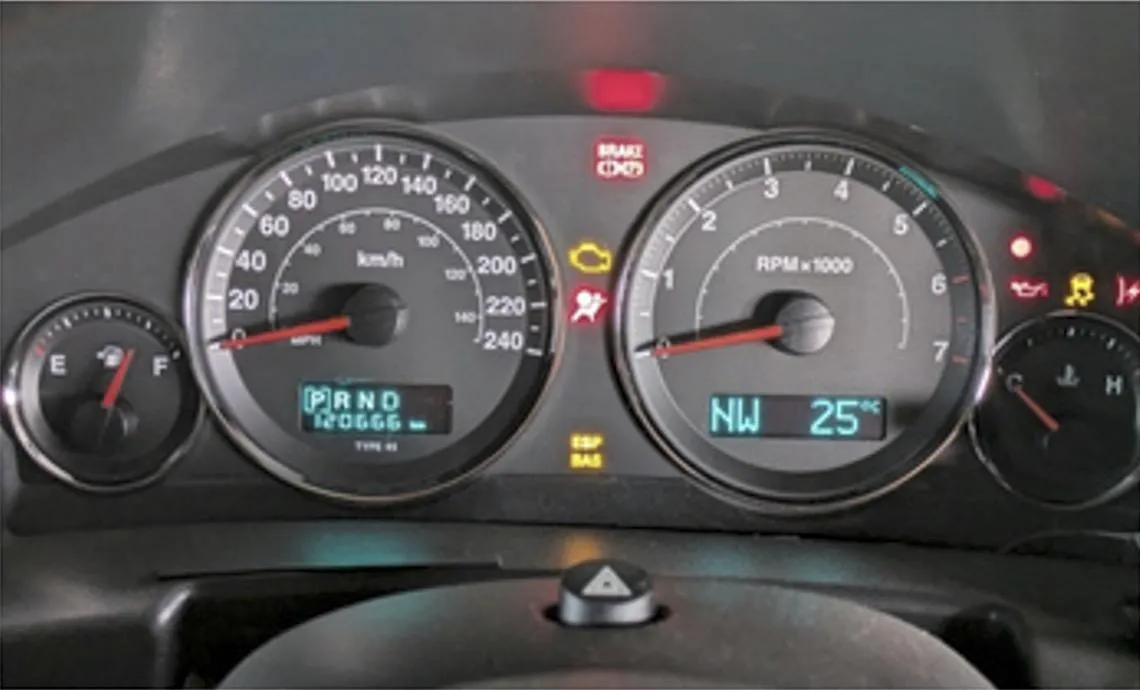

部品交換後、シフト認識が復帰し、4WDエラー表示も解消。スターターは回るようになりましたが、エンジン始動までには至りませんでした。

交換後に残った問題と最終対応（VIN書込・アクティベーション・ETC学習）

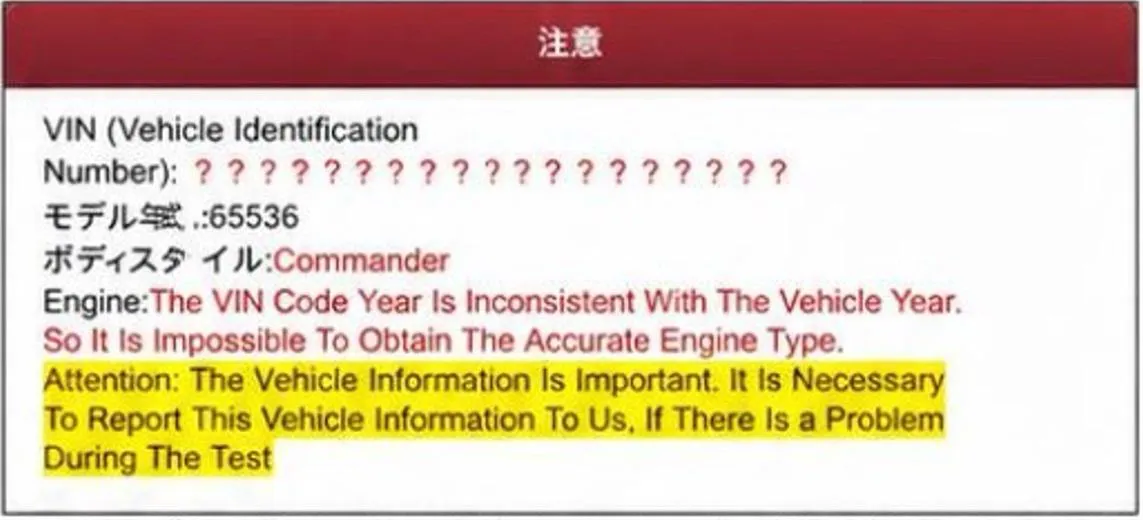

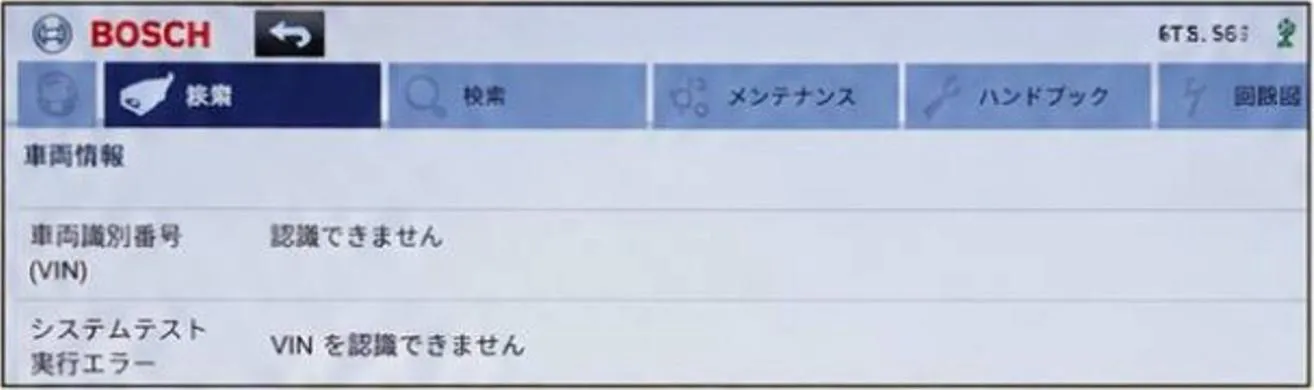

PCM/TCMの通信は復帰したものの、診断機上でVIN（車両識別番号）が「？？？」と表示され認識できませんでした。

交換したばかりのPCMはそのままでは始動条件を満たしておらず、VIN未書込およびキャリブレーションコードが北米仕様のままであることが原因でした。

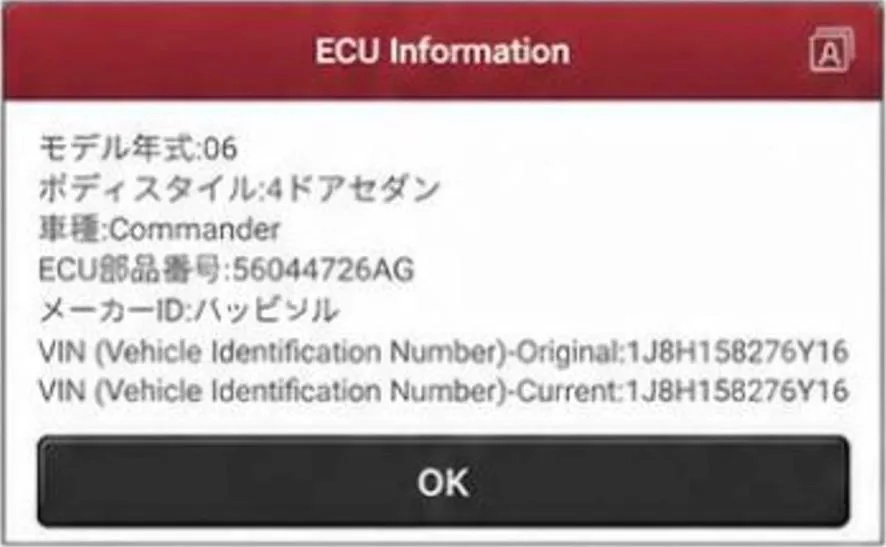

現車でのアクティベーション作業が必要と判断し、国内側と中国側で認識をすり合わせ、中国から機材を送付してもらってリモートでアクティベーションを実施。正しいVINと日本仕様のキャリブレーションを書き込みました。

最後に、診断機の特殊機能からETC（電子スロットル）の学習を実施。学習完了後に再度システムチェックを行うと、PCM/TCMともに緑表示（フォルトコード無し）となり、無事にエンジン始動OK、走行テストもOKとなりました。

振り返り・フィードバック

供給終了となっているPCMの診断においては、「通信不良＝即配線断線」と決めつけないことが非常に重要です。今回のケースでは、

CANセグメントの違いを理解すること
VINの書き込み
正しいキャリブレーションと学習

の3点が修理におけるキーポイントとなりました。修理完了まで4か月超を要しましたが、最終的に無事車両を復帰させることができました。
